Standart Yelpaze Tip Nozullar

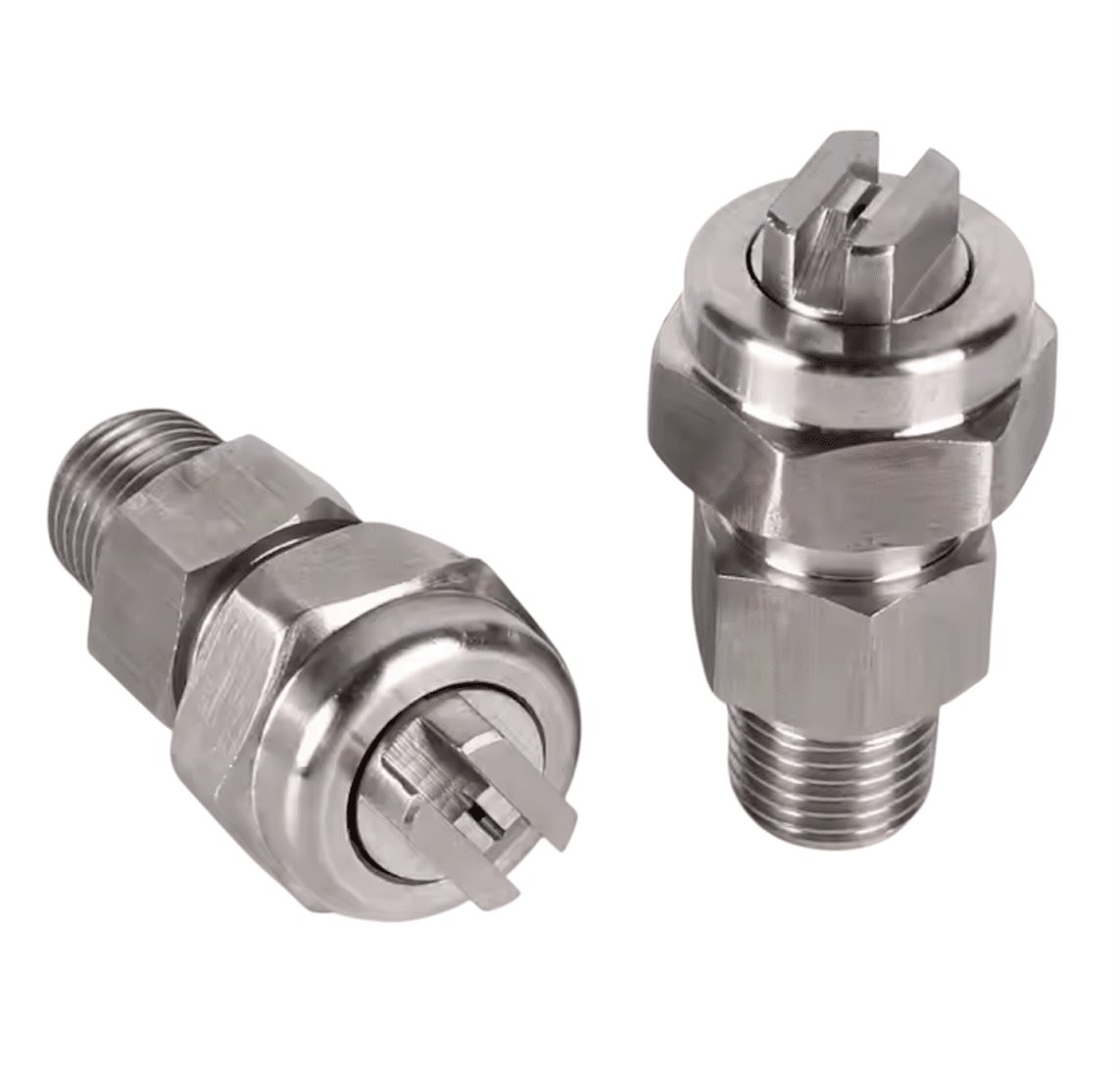

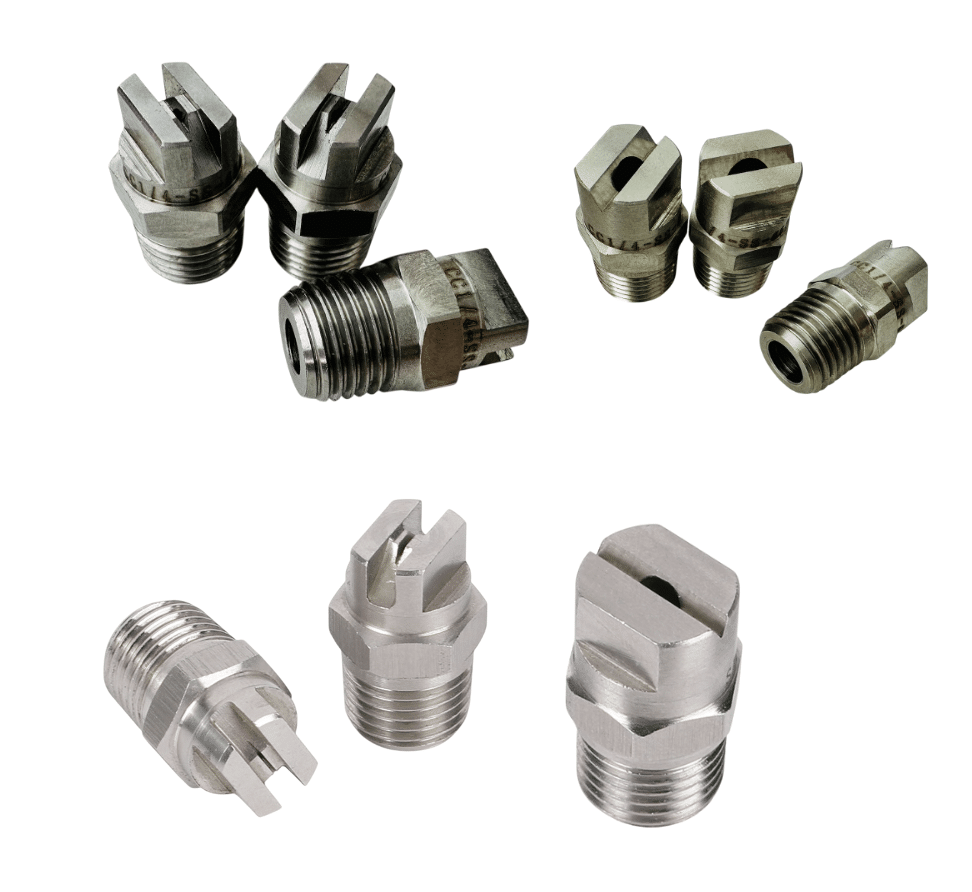

Paslanmaz Çelik Yelpaze Nozullar
Yelpaze nozulların genel karakteristik özellikleri:
Spray Açısı : 15˚ – 110˚
Diş Ölçüsü : 1/8″ , 1/4″ , 1/2″
Diş Tipi : Dış diş, BSPT / NPT
Malzeme : Paslanmaz çelik , pirinç , PP, PVC
Basınç Aralığı : 1 – 200 bar arası çalışma (metal olanlar)
Damlacık Boyutu : Küçükten ortaya , geniş bir akış aralığında homojen dağılım
Uygulama Alanları : Su perdesi oluşturma, kaplama, metal yüzey işlem, yıkama, sert partiküllerden yıkayarak arındırma, gaz soğutma, partikül yıkama, durulama, vb.

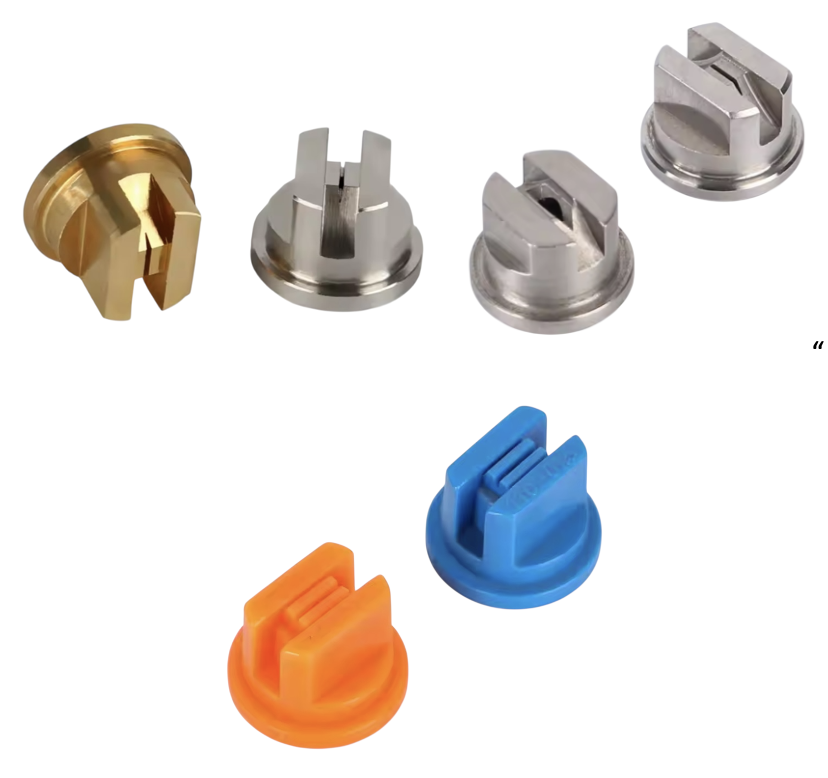

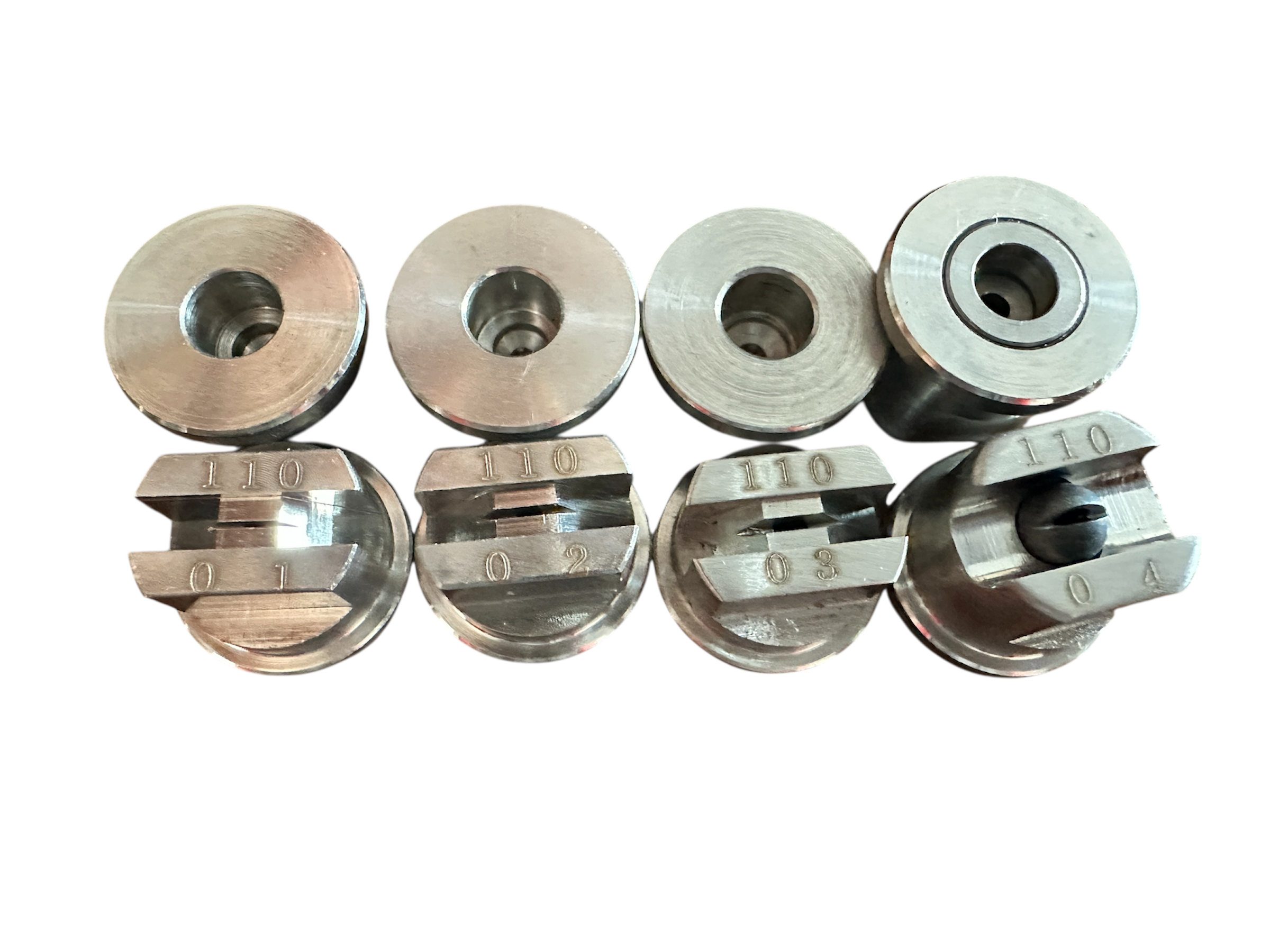

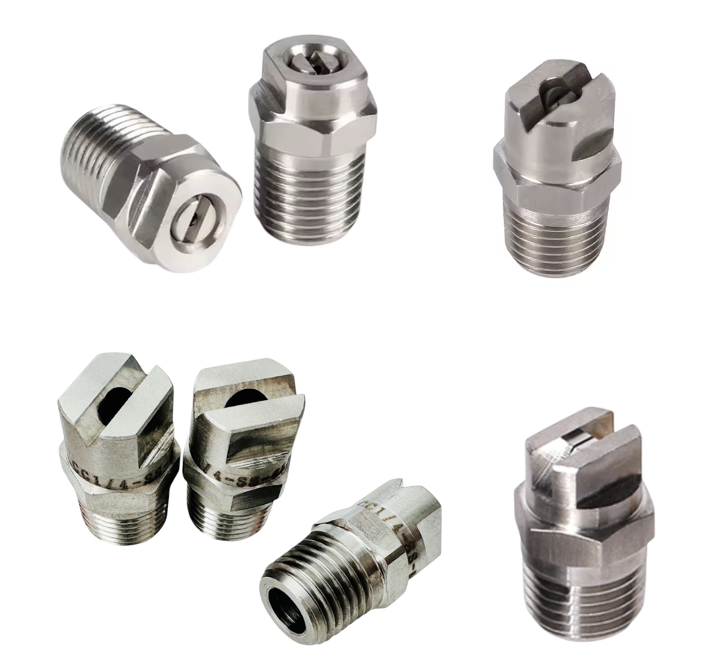

Yelpaze Nozul Uçlar
Yelpaze nozul uçların genel karakteristik özellikleri:
Spray Açısı : 15˚ – 110˚
Malzeme : Paslanmaz çelik , pirinç , tungsten (uç çekirdeği)
Basınç Aralığı : 1 – 10 bar arası çalışma (metal olanlar) , 50 – 200 bar (tungsten)
Damlacık Boyutu : Küçükten ortaya , geniş bir akış aralığında homojen dağılım
Uygulama Alanları : Su perdesi oluşturma, kaplama, metal yüzey işlem, yıkama, sert partiküllerden yıkayarak arındırma, gaz soğutma, partikül yıkama, durulama, sert partikül püskürtme, vb.

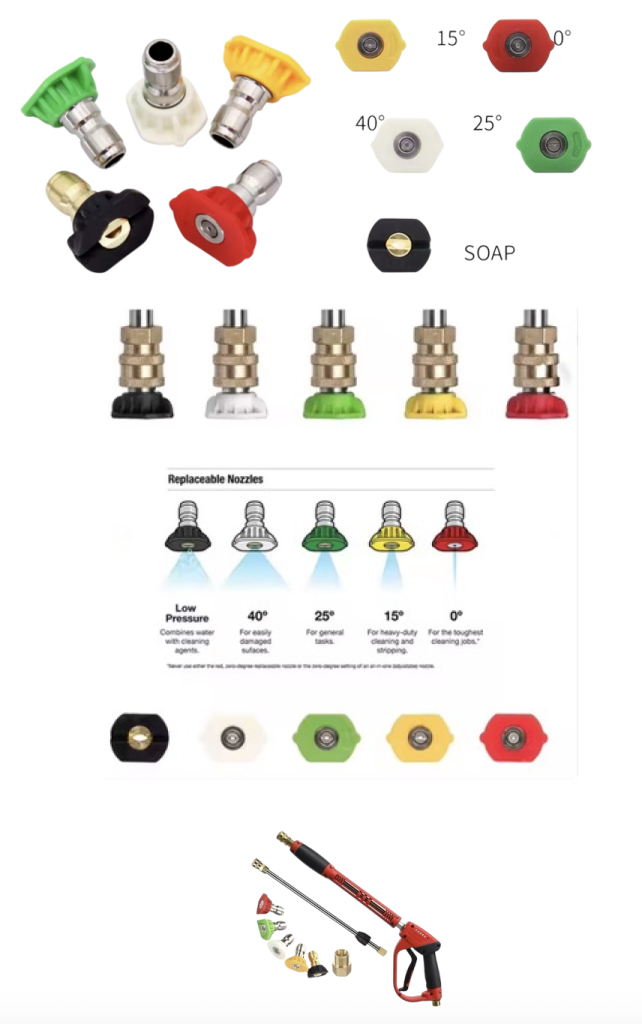

Yüksek basınç durulama ve köpük nozullarının genel teknik özellikleri:

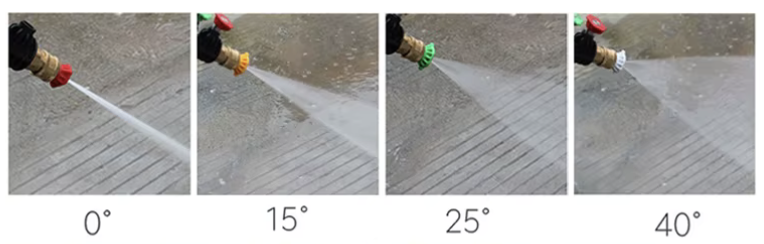

Sprey Açıları : Kırmızı 0˚, Sarı 15˚ , Yeşil 25˚ , Beyaz 40˚ , Siyah 65˚
Bağlantı : 1/4″ hızlı bağlantı plug
Malzeme : Durulamalar ve köpükleme için 304 aisi paslanmaz çelik veya sadece köpükleme için pirinç
Basınç : Max. 275 bar
Kullanım Alanı :
Kırmızı 0˚ : Yüksek ya da ulaşılması zor alanları, kaldırım, garaj yolu gibi alanlardaki çatlakları temizlemek için
Sarı 15˚ : Tuğla, beton ve kalıntılarının temizlenmesi zor olan yüzeyleri yıkamak için
Yeşil 25˚ : Ahşap, trabzan, boyalı yüzey, dış cephe kaplaması gibi alanları temizlemek için
Beyaz 40˚ : Izgara, cam gibi alanların yıkanması için
Siyah 65˚ : Deterjan spreylemek ve köpük püskürtmek için
Max. Sıcaklık Dayanımı : 70˚C

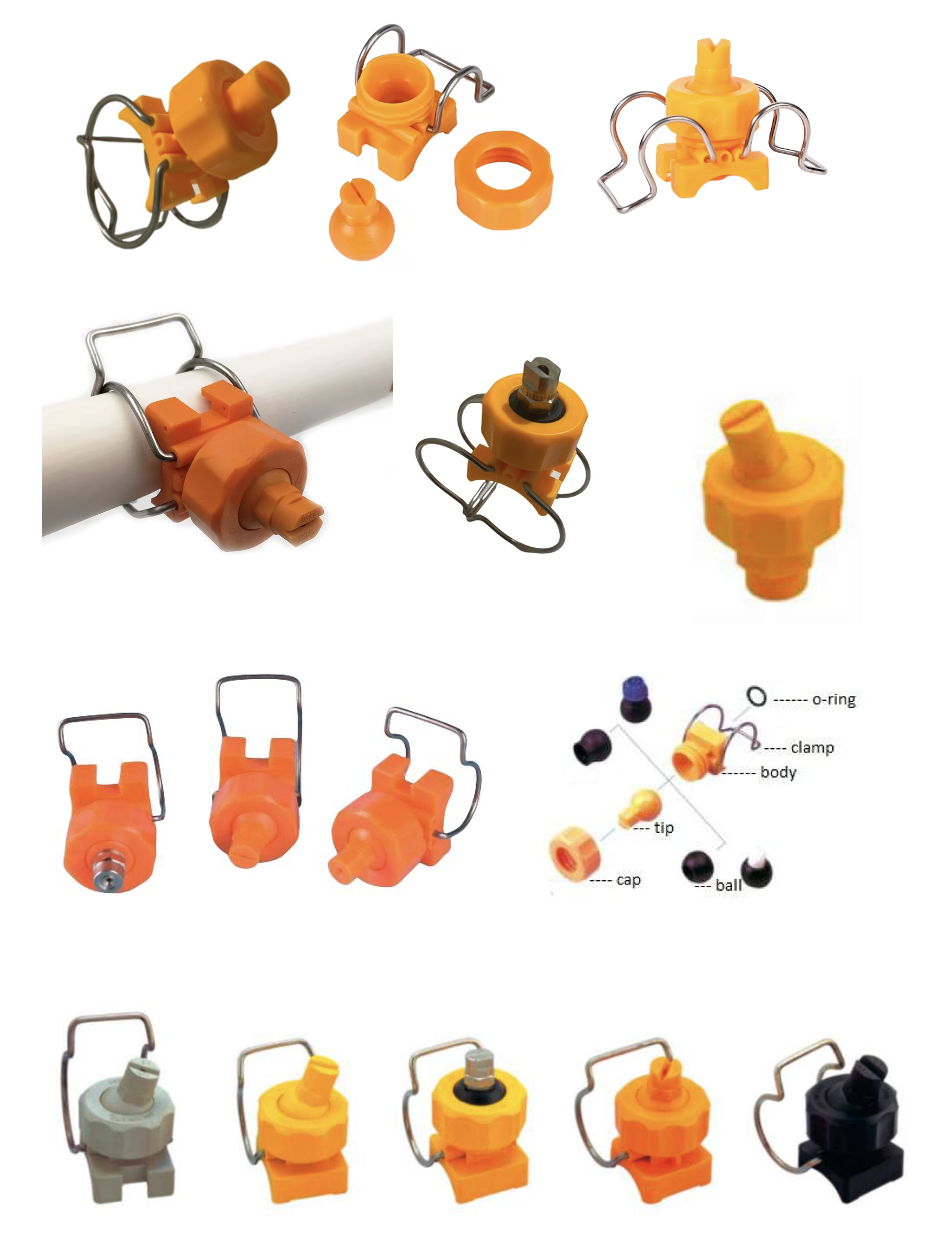

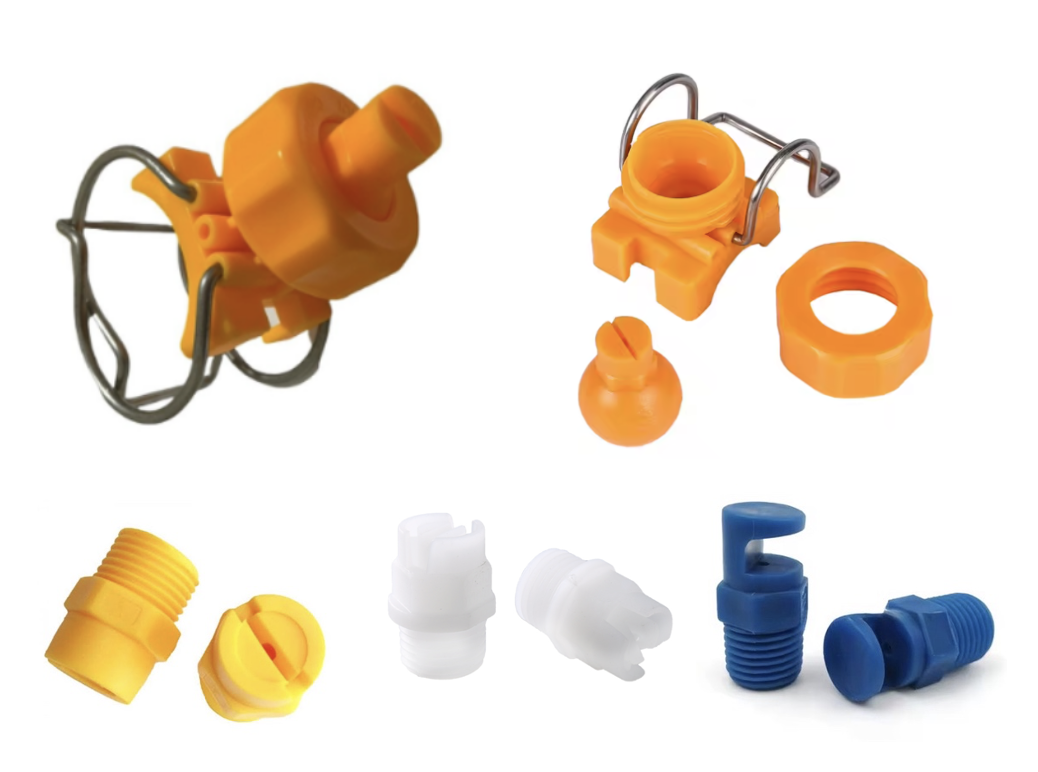

PP / SS Nozul Başlıklı PP Çift / Tek Kelepçeli veya Kelepçesiz Nozullar
Yukarıda belirtilen nozulların ortak ve çeşitlendirilebilir genel teknik özellikleri:
Sprey Açısı : 15˚ – 25˚ – 40˚ – 50˚ – 65˚ – 80˚
Basınç Aralığı : 0.3 – 4 bar
Dişli Küre Diş Ölçüsü : 1/8″, 1/4″, 3/8″
Montaj Tipi : Kelepçeli ve diş tipi (kelepçesiz)
Boru Ağzı : 14 mm, 16 mm, 18 mm
Kelepçesiz (Diş Tipi) Ölçüsü : 1/8″, 1/4″, 3/8″, 1/2″
Kelepçeli Tipleri : Çift / tek kelepçe
Kelepçeli Ölçüsü : 3/4″, 1″, 1-1/4″, 1-1/2″
Kelepçe Dış Çap : 25-27 mm, 32-35 mm, 38-43 mm, 44-51 mm
Kelepçeli / Kelepçesiz Gövde Malzemesi : PP, PVC, PTFE, SS
Hızlı ve kolay kurulum
Ayarlanabilir küre yönlendirmesi sayesinde nozula hızlı yön değişimi sağlar.
Çıkarılabilir kapak ve valf sayesinde kolay inceleme ve temizlik imkanı verir.
Uygulama Alanları : Metal yüzey işlem, yağ alma, fosfatlama, sprey soğutma, yangın önleme, toz kontrol, yıkama, vb.
YELPAZE BİÇİMLİ SPREY NOZUL AKIŞ TİPİ ( YÜZEYE ÇARPMA ) ÖRNEĞİ
STANDART BİR YELPAZE TİP / DÜZ NOZUL ÇİZİMİ VE KESİT ÖLÇÜLERİNDEN BİR ÖRNEK
W tip yelpaze nozul genel teknik özellikleri:
Sprey Açısı : 73˚ – 138˚
Diş ölçüsü : 1/8″ – 1″
Ağız Ölçüsü : 0,43 mm – 18,0 mm
Malzeme : Paslanmaz çelik 304 / 316, PP
Diş türü : Dış diş, BSPT / NPT
Geniş bir akış hızı ve basınç aralığında düzgün dağılım.
Engelsiz akış geçişleri tıkanmayı en aza indirir.
W TİP GENİŞ AÇILI SPREY NOZUL AKIŞ TİPİ ( YÜZEYE ÇARPMA ) ÖRNEĞİ

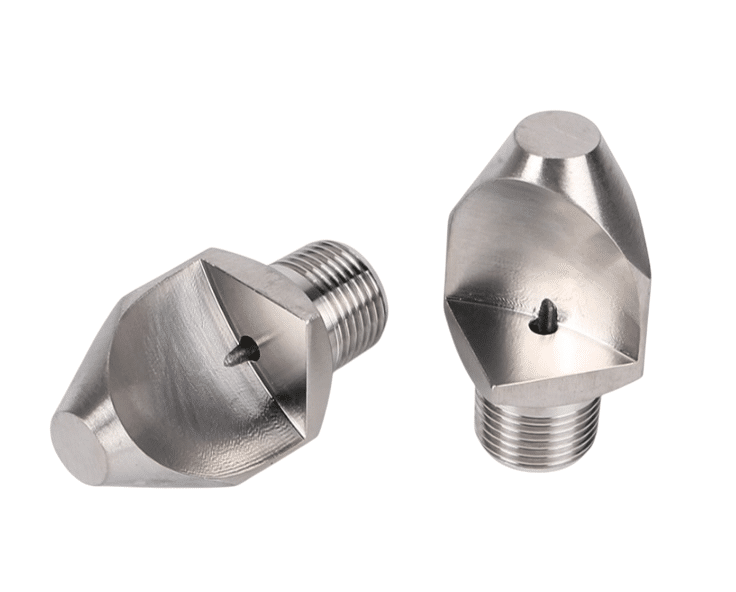

V Tip Deflektör - Kaşık Tip Yelpaze Nozul
V Tip deflektör – kaşık tip yelpaze nozul genel teknik özellikleri:
Sprey Açısı : 15˚ – 50˚
Diş ölçüsü : 1/8″ – 3/4″
Ağız Ölçüsü : 1,3 mm – 8,4 mm
Malzeme : Paslanmaz çelik 304 / 316, PP, PVC, PTFE, pirinç
Diş türü : Dış diş, BSPT / NPT
Engelsiz sıvı akış kanalı tıkanıklığı mümkün olduğunca azaltır.
Entegre akış yüzey tasarımı, yüksek etkili düz fan püskürtme şekli, net kenar, homojen dağılım.
DAR AÇILI KAŞIK TİPİ SPREY NOZUL AKIŞ TİPİ ( YÜZEYE ÇARPMA ) ÖRNEĞİ
Uygulama Alanları
* Su Soğutma :
Birincil malzemelerin ve diğer malzemelerin, konveyor bandının, metal parçaların ve makinelerin soğutulması
* Toz Kontrol : Bina inşaatı, kömür külü, kum, kırma taş, cüruf külü ve çöp süpürücünün toz kontrolü
* Yağ Alma : Endüstriyel iş parçalarının temizliği, şişe ve gıda imalat proses temizliği ve yağdan arındırılmaları
* Kimyasal İşlem : Sterilizasyon, ilaç üretim süreci
* Gaz Soğutma ve Gaz Temizleme : Fayans/ sırlı tuğla ve renkli çiniler/seramikler, endüstriyel gaz soğutma.
Yelpaze Tip Nozul Üretimi Yaptığımız Kodlar:
6550 Nozul, 6540 Nozul, 6530 Nozul, 6520 Nozul, 6515 Nozul, 6510 Nozul, 6508 Nozul, 6506 Nozul, 6505 Nozul, 6504 Nozul, 6503 Nozul, 6502 Nozul, 6501 Nozul
